显示模组与便携式电子设备的内部空间有限，线束接口既要控制安装高度，也要方便沿电路板布线。KONNRAKR1253采用1.25mm间距、单排压接式线对板结构，由胶壳、端子及SMT卧贴针座组成，为紧凑型设备提供配套的连接选择。

对于使用Molex PanelMate系列组件的项目，可根据现有BOM中的51146胶壳、50641端子及53780针座参考型号，向KONNRA咨询KR1253配置。本文按组件介绍产品实物与原厂参考料号，方便采购和工程人员开展选型。

薄型结构适合紧凑布局

KR1253卧贴针座采用SMT表面贴装，胶壳从PCB侧面接入，方便线束沿板面安排走向。摩擦锁紧结构帮助保持配合，插接导向结构减少反向插入，板端焊接固定片则为安装提供支撑。

系列组件覆盖2～30Pin范围，具体可选位数以型号图纸为准。应用方向包括平板及液晶显示设备、个人计算机、便携式电子设备和消费电子产品内部连接。

主要技术参数

胶壳与线端配套

KR1253胶壳采用单排结构，与压接端子配套形成线束端接口。PA66壳体的阻燃等级为UL94 V-0，装入端子后与相应Pin数的卧贴针座配合。对于采用51146-0200、51146-0600或51146-1000等料号的项目，可按回路数量确认对应配置。

Molex 51146胶壳参考型号

手机端可左右滑动查看完整型号表。

以上列出2～20Pin参考型号。KR1253系列的其他位数，可结合实际需求向KONNRA确认。

端子与线材配套

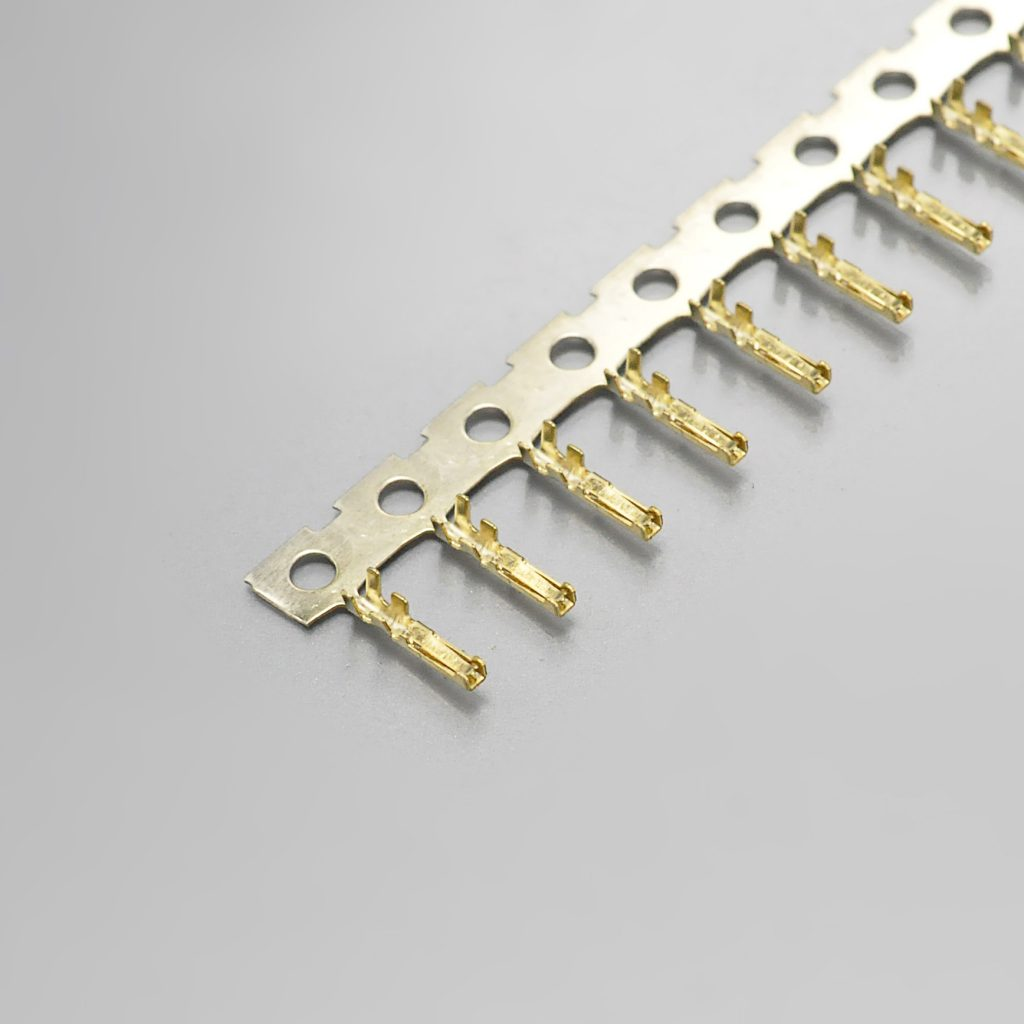

KR1253端子采用磷青铜材料，提供镍底镀锡或镀金选项，适用28～32AWG线材，线材绝缘外径为0.6～0.9mm。端子压接后装入胶壳，完成线端装配。

原厂端子的线规范围、镀层与压接工艺需分别核对，不能因列入参考表就认定加工条件相同。

SMT卧贴针座

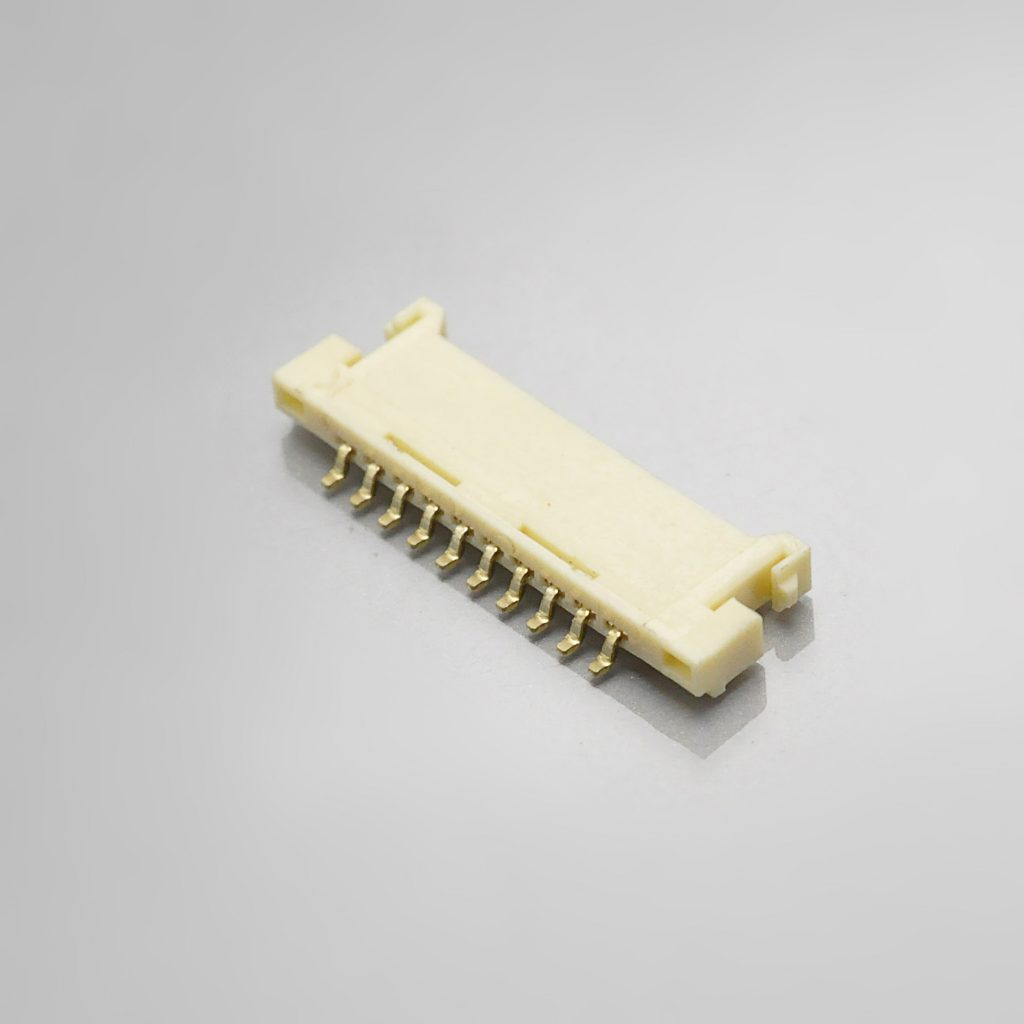

KR1253卧贴针座提供侧向插接形式，适合采用SMT工艺的PCB。线端胶壳从板侧接入，有助于减少线束在板上方的转折空间。选型时，可结合接口位置、插拔操作空间和PCB焊盘布局确定具体料号。

Molex 53780针座参考型号

手机端可左右滑动查看完整型号表。

“**”为原厂型号后缀占位符，不是完整订货号。选型时需提供实际后缀，确认镀层、包装及其他订购要求，不应自行补写。

获取KR1253产品资料与选型支持

如果项目正在使用上述Molex料号，可将完整原厂料号、Pin数、PCB焊盘图、线材规格和使用条件提供给KONNRA，确认相应KR1253胶壳、端子及卧贴针座组合。

本文介绍的产品品牌为KONNRA。所列型号用于替代选型参考，不代表Molex原厂产品，也不代表所有配置均可直接互换。配合尺寸、PCB安装尺寸及项目验证需单独确认。
