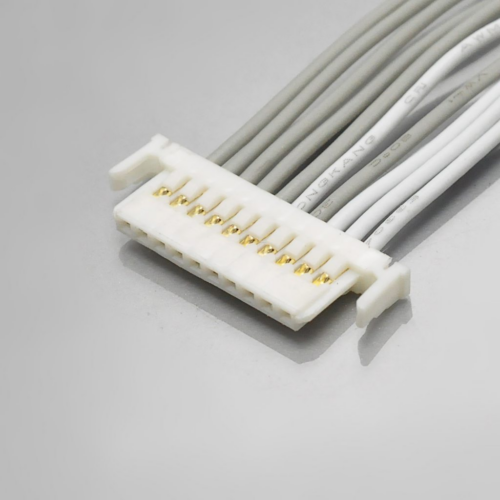

KONNRA KR1253系列1.25mm线对板连接器
1.25mm间距 · 薄型设计 · 紧凑连接
平板显示及便携式电子设备的内部空间有限，连接器需要兼顾小巧结构与布线便利。

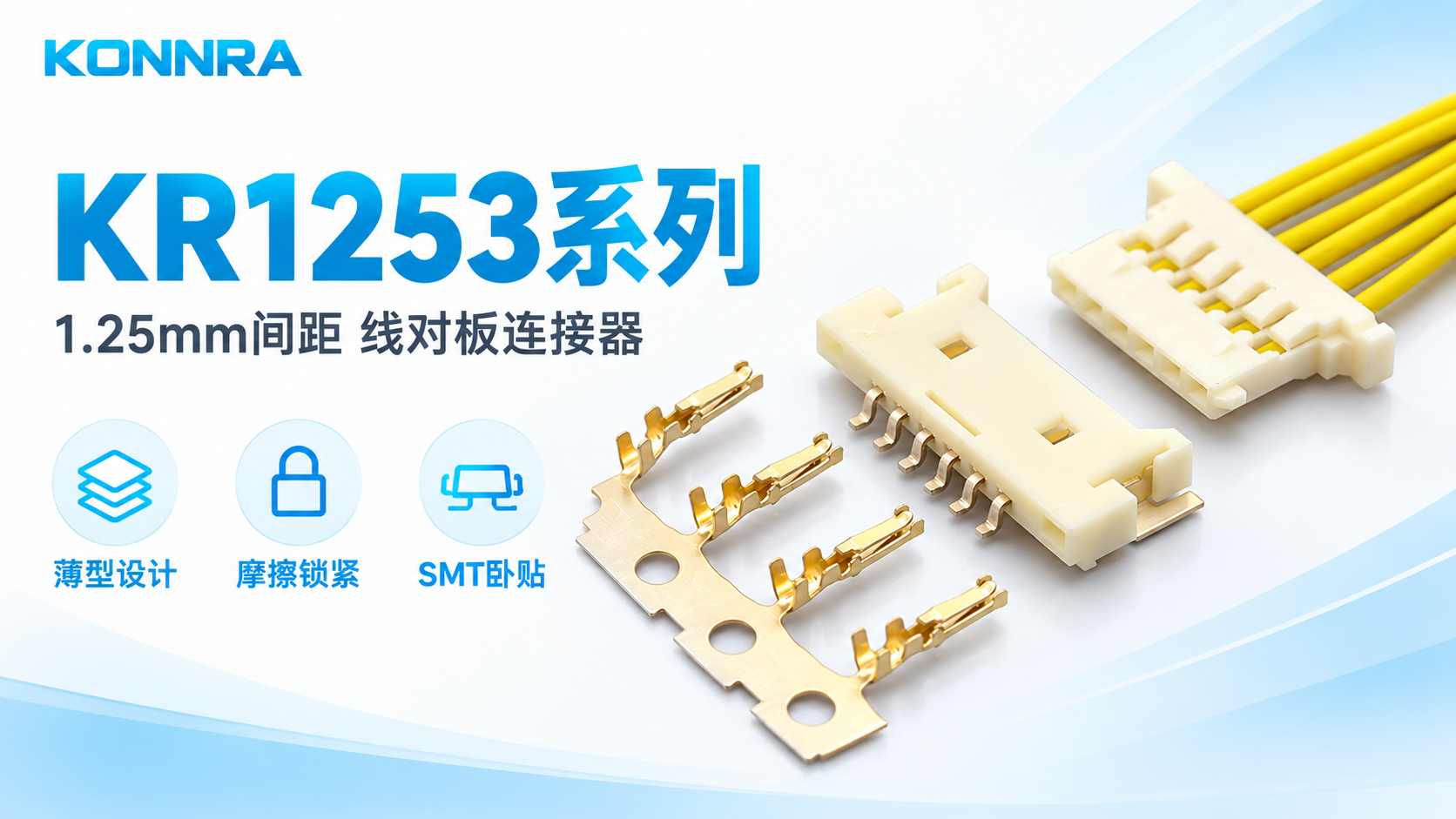

KONNRA KR1253系列采用1.25mm间距、单排线对板结构，由卧贴针座、胶壳及端子组成。薄型针座配合侧向插接，方便在高度受限的空间内安排线束连接。
产品亮点
薄型结构：低矮外形，适合对内部安装高度有要求的设备。
紧凑布局：1.25mm间距，提供多种Pin数选择。
摩擦锁紧：增强胶壳与针座之间的配合保持。
插接防反：通过结构导向，减少反向插入。
SMT安装：卧贴针座采用表面贴装，配有焊接固定片，帮助保持板端连接。
性能规格
| 项目 | 参数 |
|---|---|
| 间距 | 1.25mm |
| 额定电流 | 最大1A（28AWG条件） |
| 额定电压 | 最大125V AC/DC |
| 初始接触电阻 | 最大20mΩ |
| 绝缘电阻 | 最小100MΩ |
| 耐电压测试 | 500V AC，1分钟 |
| 使用温度 | −40℃～+105℃ |
| 适用线规 | 28～32AWG |
| 线材绝缘外径 | 0.6～0.9mm |
参数依据PS-KR1253-01 A1系列规格书，具体产品以确认后的工程图和规格为准。

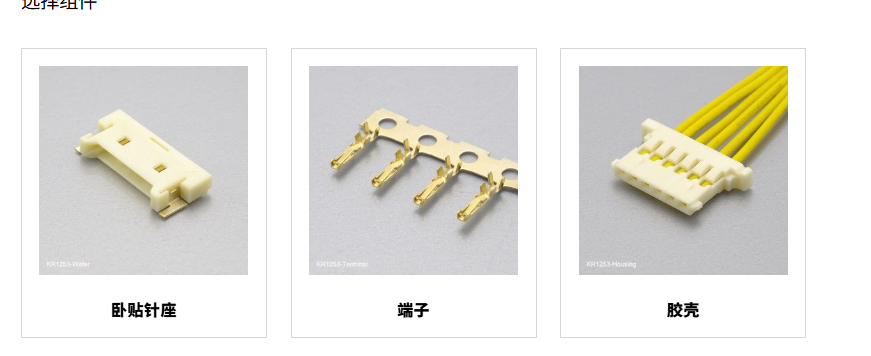

产品选型
卧贴针座：采用SMT表面贴装，线端胶壳从侧面接入，方便线束沿PCB方向布置。
端子：采用磷青铜材料，提供镍底镀锡或镀金选项。端子压接导线后装入胶壳，完成线端连接。
胶壳：采用PA66材料，阻燃等级为UL94 V-0，与相应Pin数的针座配套使用。
Pin数范围：2～30Pin，具体可选位数以型号图纸为准。
应用领域
平板显示及液晶显示设备、个人计算机、便携式电子设备、消费电子产品。
适合上述设备内部对连接高度、布线空间有要求的线对板连接，具体选型需结合电气负载及装配条件确认。
了解更多
欢迎联系KONNRA，获取KR1253系列产品图纸、规格书及配套选型支持。
